Kulcspontok a szénszálas szöveterősítés minőségének meghatározásához

szerző: Lily

2025-10-22

Szénszálas szövet megerősítés

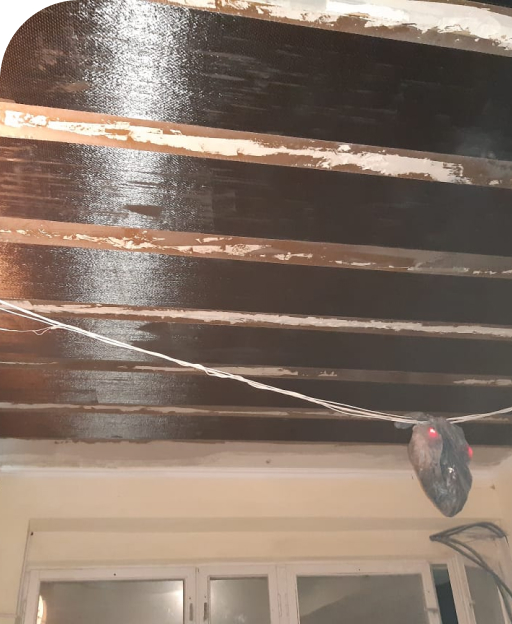

A szénszálas lemezerősítési technológia speciális szerkezeti ragasztót használ a szénszálas lemez betonfelülethez való ragasztására, így kompozit szerkezetet hoz létre. A CFRP szinergetikusan működik a betonnal, hogy megerősítse az alkatrészt vagy szerkezetet és javítsa mechanikai tulajdonságait.
A szénszálas lemez megerősítése hatékonyan javíthatja a szerkezeti teljesítményt (csökkenti a deformációt, csökkenti az eredeti szerkezet feszültségét és csökkenti a repedéseket).

A szénszálas szövet specifikációi
1. Speciális szénszövet szerkezeti megerősítéshez. A tipikus négyzetsúlyok 200 g és 300 g, ami 0,111 mm és 0,167 mm vastagságnak felel meg.

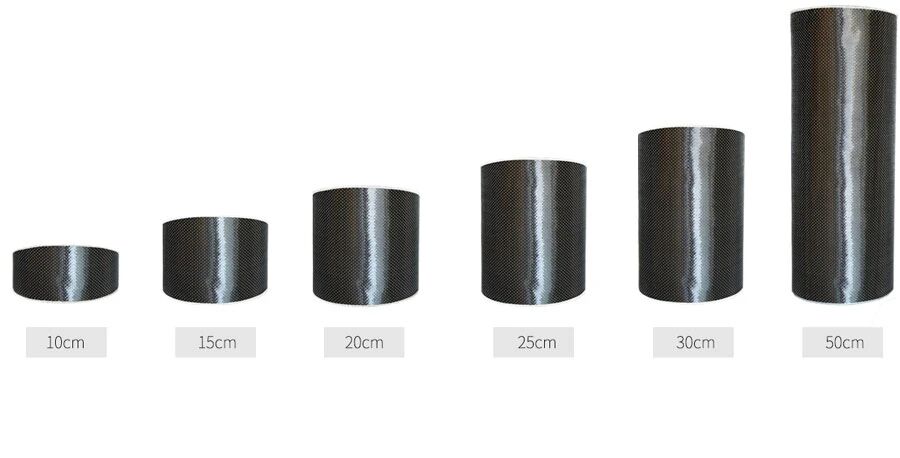

2. A tipikus szélességek 100 mm, 150 mm, 200 mm, 250 mm, 300 mm és 500 mm. Más szélesség testreszabható.

3. A szénszálas szövetet és az epoxigyantát, más néven szénszálas ragasztót, együtt használják az épületek megerősítésére. Az elméleti arány 0,6-0,9 kg/㎡, ami azt jelenti, hogy egy négyzetméter szénszálas kendőhöz 0,6-0,9 kg szénszálas ragasztó szükséges.

Megerősítés előnyei
1. Nagy egyirányú szakítószilárdság, körülbelül 7-10-szerese a hagyományos acélrudakénak.

2. Könnyű, a közönséges acélrudaknak csak egynegyedét nyomja, manuálisan alkalmazható nagy gépek vagy berendezések nélkül. A szerkezet felületéhez való tapadás gyors, gyors szerelést tesz lehetővé, minimális hatással van a megerősített szerkezet élettartamára és gyártására, és gyakorlatilag nem nő az eredeti szerkezet tömege.

3. A nagy rugalmassági modulusú, különösen a nagy rugalmassági modulusú szénszálas lemezek jelentős szerepet játszhatnak a szerkezeti megerősítésben. Az elérhető területsúlyok 200 g/m2, 300 g/m2 és 600 g/m2, a számított vastagság pedig 0,111 mm, 0,167 mm és 0,333 mm. A szénszálas lemez vastagsága általában 1,0 mm, a maximum pedig nem haladja meg a 2,0 mm-t.

4. Stabil teljesítmény párás és korrozív környezetben. A szálerősítésű kompozit anyag és a kötőgyanta kémiailag stabil, és ellenáll a sav-, lúg-, só- és vízkorróziónak.
5. Széles körben használják híd- és egyéb projektekben; kiváló építési teljesítményt kínál, könnyen testreszabható, és kiválóan alkalmazkodik a kívánt formákhoz és méretekhez. Kompakt mérete minimálisra csökkenti az építkezés helyigényét.

Kulcspontok a szénszálas szövet kiváló minőségének azonosításához!

Szénszálas kendő vásárlásakor gyakran kérdezik Öntől: Első osztályú vagy kettes osztályú ruhát szeretne? A szénszálas kendőnek különböző nevei vannak, például szénszálas kendő, szénszálas kendő, szénszálerősítő kendő, szénszálas prepreg kendő, szénszövet stb.

Általánosan használtszénszálas erősítő szövetekszilárdsági szint szerint a nagy szilárdságú 1. és 2. fokozatba sorolhatók. A 0,167 mm vastag szénszövet 300 g/㎡, míg a 0,111 mm vastag szénszövet 200 g/㎡. Ezért a szénszövet vastagsága felhasználható a súlyának meghatározására. A vastagság azonban nem tükrözi közvetlenül a szénszövet minőségét, és nem használható egyedüli kritériumként a minőség megítélésében.

Öt kulcsfontosságú pont a kiváló minőségű szénszálas kendő azonosításához

1. Ellenőrizze a szénszálas szövet minőségét

Az 1. fokozatú szénszálas kendő szakítószilárdsága 3400 MPa vagy nagyobb, rugalmassági modulusa 230 GPa, nyúlása pedig 1,6%.
A 2-es fokozatú szénszálas szövet szakítószilárdsága 3000 MPa vagy nagyobb, rugalmassági modulusa 200 GPa és nyúlása 1,5%.

2. Ellenőrizze a szénszálas kendő műszaki adatait.

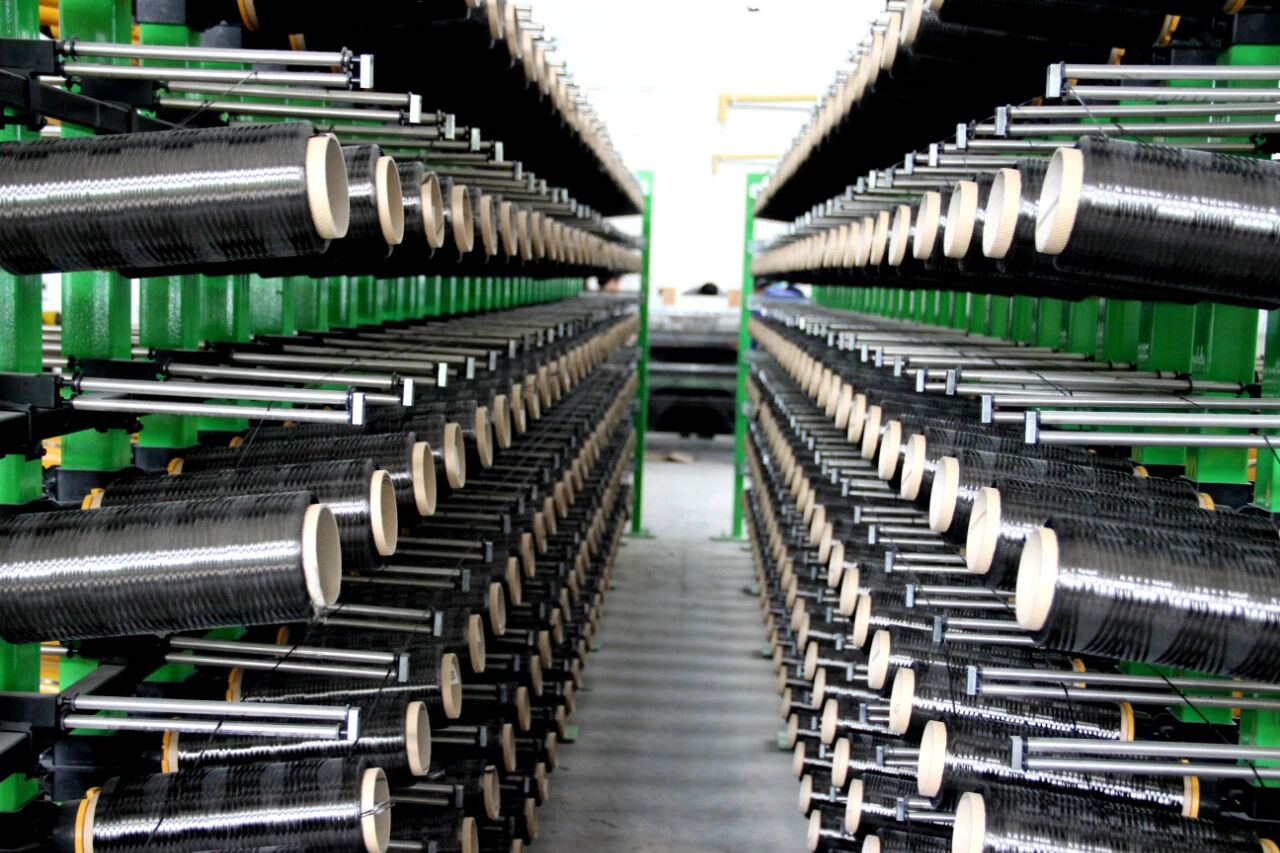

Az épület megerősítésére használt kiváló minőségű szénszálas szövet általában 12 ezer finom szálból készül. Egyes gyártók magasabb kilogrammot alkalmazhatnak a gyártási költségek csökkentése érdekében, ami az erősítés nem megfelelő minőségét eredményezi.

3. Ellenőrizze a szénszálas kendő megjelenését
Egyes gátlástalan gyártók az aramid- vagy bazaltszálakat feketére festik, hogy megszemélyesítsék a szénszálas szövetet. Ez kifogásolható építési minőséget eredményezhet. Ezért fontos megtanulni, hogyan lehet azonosítani a szénszálas kendőben használt anyagokat. Az eredeti szénszálas kendő vörösen izzik a láng alatt ésnem görbül vagy ég meg. A festett ruha viszont megéghet. A kiváló minőségű szénszálas kóc fényes fekete, sima és finom tapintású. A kóc egyenletes és sima, ami sima felületet eredményez, és nincsenek olyan jelentősebb hibák, mint például törött vetülék, hiányzó vetülék vagy törött lánc.

4. A szénszálas lemez méreteinek mérése
A GB 50550-2010, "Épületszerkezeti megerősítési projektek építési minőségének elfogadási kódexe" előírja, hogy a szénszövet rögzítési helyzete legfeljebb 10 mm-rel térhet el a tervezési középvonaltól. Ha maga a szénszövet ferde vagy nem egyenes, akkor nehéz lesz megfelelni a specifikációs követelményeknek, és meghiúsul az építési átvétel.
Ezenkívül a specifikáció előírja, hogy a rögzített szénszálas kendő hosszának negatív eltérése nem haladhatja meg a 15 mm-t. Maga a szénszövet méreteltérése is a specifikációban megadott megengedett tartományon belül kell, hogy legyen: ±1,5% hosszra és ±0,5% szélességre. Ezért legyen körültekintő, amikor olyan termékeket választ, amelyeknél a szénszövet tekercsei között jelentős hossz-eltérések vannak.

5. Szénszál vezetőképességének meghatározása

A bazaltszálas kompozitokat önmagában nem szabad szerkezeti megerősítésre használni. A szénszál vezetőképes, míg maga a bazaltszál szigetelőanyag, és nincs vezető tulajdonsága. A vezetőképesség mérésével megállapíthatjuk, hogy a gyártó alacsony árú bazaltszálat használ-e a szénszál megszemélyesítésére.

A szénszálas szövet egységnyi területére eső tömegének meghatározása

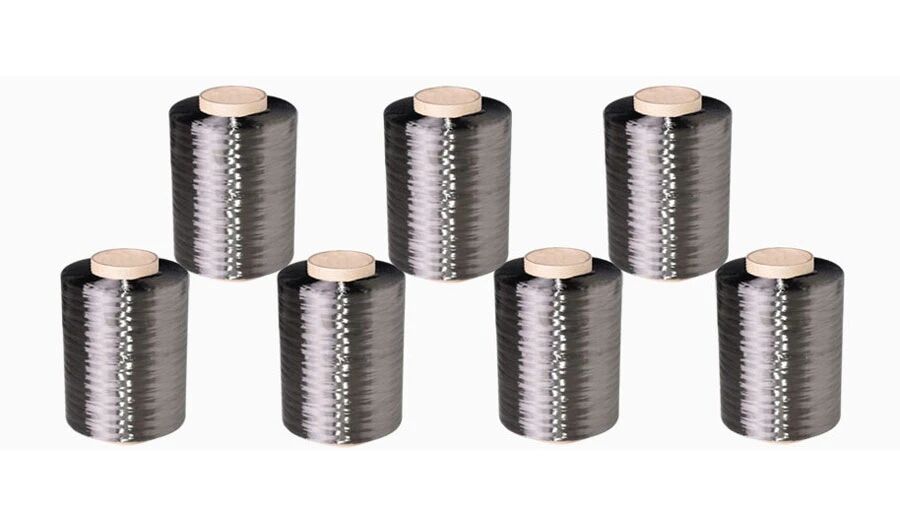

Minden 12k szénszálas kóc súlya méterenként 0,8 g. Tehát egy 300 g/㎡ 1 m széles szénszövetnek 375 kócnak kell lennie (300÷0,8=375). Vegyünk egy 0,2 m széles szénszövetet, és számoljuk meg őket. Ha 75-nél kevesebb kóc van, akkor ennek a szénszövetdarabnak nincs súlya. Egy 200 g/㎡ 1 m széles szénszövetnek 250 kócnak kell lennie. A szabályozás szigorúan megtiltja a rövid súlyú szénszövet bejutását az építkezésre.
