Porównanie: Nawijane rury z włókna węglowego i pultrudowane rury z włókna węglowego
autor: Lily
2025-12-21
Nawijane rury z prepregu z włókna węglowego: Nawijane rury z prepregu z włókna węglowego są wytwarzane poprzez nawijanie warstw prepregu o splocie skośnym lub jednokierunkowym nametalowy trzpień, a potem
utwardzanie ich w wysokich temperaturach. W tym procesie Ant Carbon Fibre Co., krajowy producent komponentów z włókna węglowego, kontroluje głównie jakość rur
poprzez dwa aspekty:
Po pierwsze, zapewnia dokładne i odpowiednie wymiary metalowego trzpienia, ponieważ prepreg z włókna węglowego jest nawinięty na zewnątrz trzpienia,
a zewnętrzna średnica samego trzpienia musi odpowiadać wewnętrznej średnicy produkowanej rurki z włókna węglowego;
Po drugie, starannie projektuje schemat ułożenia ranyPrepreg z kompozytu włókna węglowego. Liczba i grubość prepregu z włókna węglowego nawiniętego na trzpień
określić zewnętrzną średnicę rury z włókna węglowego.Włóknatkane prepregi z włókna węglowego są zorientowane na osi 0° (długość rury w dół) i osi 90°
(na obwodzie rury). Te układy dodają tak zwaną obręczwytrzymałość rury, czyniąc ją mniej podatną na działanie sił wyciskania lub rozrywania, podczas gdy
prepreg jednokierunkowy w osi 0° poprawia głównie właściwości wzdłużnesztywność rury.
Ponieważ schemat ułożenia ma bezpośredni wpływ na konkretną wydajność rurki, Ant Carbon fibre Co. koncentruje się na dostosowaniu wydajności gotowych rur z włókna węglowego
zmieniając ułożenie warstw prepregu z włókna węglowego lub zmieniając kierunek jednokierunkowego prepregu z włókna węglowego, tak aby lepiej spełniać wymagania aplikacji. Na przykład,
Rury stosowane na wały napędowe muszą wytrzymywać siły skręcające, dlatego podczas układania jednokierunkowych taśm z włókna węglowego można je ustawić poza osią pod kątem ± 45°, aby lepiej wytrzymać te siły skręcające.

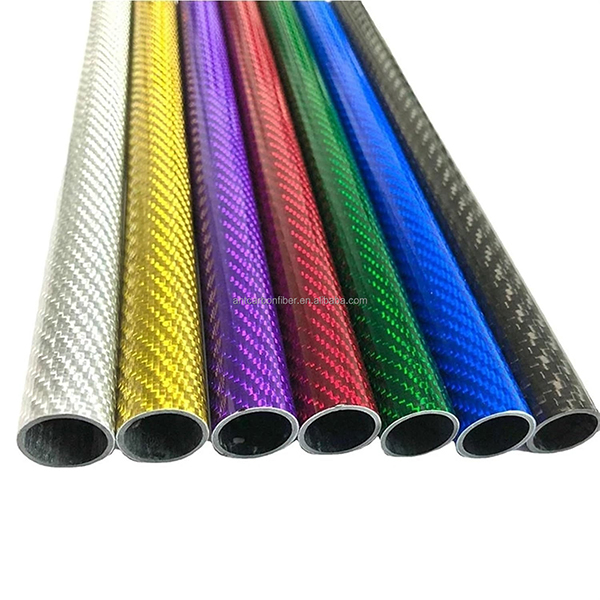

Rury z włókna węglowego wykonane metodą nawijanego prepregu idealnie nadają się do podtrzymywania sprzętu wymagającego dużej sztywności zginania i lekkich zastosowań, takiego jak rolki maszyn automatycznych, ramiona robotów, drążki teleskopowe sprzętu i elementy dronów. Ponadto rury te można w razie potrzeby wyprodukować z materiałów z włókna węglowego o wysokim i bardzo wysokim module sprężystości, a do powlekania można również wybrać specjalne tkaniny zewnętrzne.
Pultrudowane rury z włókna węglowego: Pultruzja to proces, w którym wiązki włókien węglowych są impregnowane żywicą, a następnie przepuszczane przez formę z określoną wnęką wewnętrzną.
Przestrzeń pomiędzy osią środkową a formą określa grubość ścianki rury z włókna węglowego. Następnie stosuje się ogrzewanie mikrofalowe lub inne metody w celu szybkiego wywołania żelowania,
co powoduje zestalenie i formowanie. Ponieważ technologia ta pozwala na zautomatyzowane formowanie ciągłe, charakteryzuje się wysoką wydajnością przetwarzania, niskimi kosztami pracy i wytwarza produkty wysokiej jakości
Dzięki wyjątkowo niskiej porowatości wewnętrznej i precyzyjnym wymiarom rury z włókna węglowego metodą pultruzji są obecnie opłacalną metodą produkcji ciągłych profili kompozytowych z włókna węglowego. Technologia ta szczególnie nadaje się do formowania elementów o określonych kształtach przekroju poprzecznego i wymagających bardzo prostych długości.
Teoretycznie rury z włókna węglowego metodą pultrudowania można wytwarzać w niemal dowolnej długości, ale transport gotowych rur jest często głównym czynnikiem ograniczającym. Jednak w praktyce
Rury z pultrudowanego włókna węglowego mają również istotne ograniczenia w zastosowaniu. Proces ten, polegający na kształtowaniu rury poprzez ciągnienie ciągłe, ogranicza się do wytwarzania określonych profili,
takie jak rury okrągłe, kwadratowe i w kształcie litery I. Podczas gdy większość włókien węglowych rozciąga się wzdłuż kierunku rury podczas pultruzji, co skutkuje dużą sztywnością, produkowane rury z włókna węglowego
przy zastosowaniu tego procesu wykazują słabą wytrzymałość obwodową lub poprzeczną, znacznie odbiegając od ogólnej wydajności nawijanych rur z włókna węglowego.
