A nagy szilárdságú szénszálas csövek gyártásának lépései – Csőtekercselési eljárás
szerző: Lily
2025-12-07
1.Bevezetés a csőtekercselési folyamatba
Ezen az oktatóanyagon keresztül megtanulhatja, hogyan lehet a tüske tekercselési eljárását csőszerű szerkezetek kialakítására használni szénszálas előimpregnált anyagok hevítésével és tekercselésével egy tüskecsévélő gépen, ezáltal nagy szilárdságú szénszálas csöveket hozva létre. Ezt az eljárást gyakran alkalmazzák a kompozit anyagok gyártói.
Ha párhuzamos vagy folyamatos kúpos csöveket szeretne gyártani, akkor a tekercscsomagolási eljárás az ideális választás. Megfelelő méretű fémtüskével és sütővel egyedi igényeknek megfelelő szénszálas csöveket állíthat elő.
Az összetett alakú szénszálas csövek esetében, mint például az autók összetett csővázszerkezeteiben, például felfüggesztésvezérlő karok vagy kerékpárvázak esetében, az osztott formázási technológia az előnyben részesített módszer. A következőkben bemutatjuk, hogyan lehet ezeket az összetett szénszálas csöveket osztott formázási technológiával gyártani.
Az összetett alakú szénszálas csövek esetében, mint például az autók összetett csővázszerkezeteiben, például felfüggesztésvezérlő karok vagy kerékpárvázak esetében, az osztott formázási technológia az előnyben részesített módszer. A következőkben bemutatjuk, hogyan lehet ezeket az összetett szénszálas csöveket osztott formázási technológiával gyártani.
2. Fémtüskék kezelése és előkészítése
A fémtüskék jelentősége . A csőtekercselési folyamat megkezdése előtt az első lépés a fémtüskék előkészítése. A tüskének meg kell egyeznie a cső belső átmérőjével, felületének simasága és megfelelő előkezelése kritikus fontosságú. Ezenkívül a fémtüskét megfelelő előkezelésnek kell alávetni, például meg kell tisztítani és le kell vonni leválasztószerrel, hogy megkönnyítse a későbbi szétszerelési folyamatot.
A csőhengerlési folyamat során a fém magtengely kulcsfontosságú szerepet játszik, mivel meg kell támasztania a szénszálas prepreget, és biztosítania kell annak sima tekercsét. Ezért elengedhetetlen a megfelelő méretű fém magtengely előzetes előkészítése. Mivel a szénszál a magtengely külső oldalára lesz tekercselve, a magtengely külső átmérőjének meg kell egyeznie a gyártandó szénszálas cső belső átmérőjével.

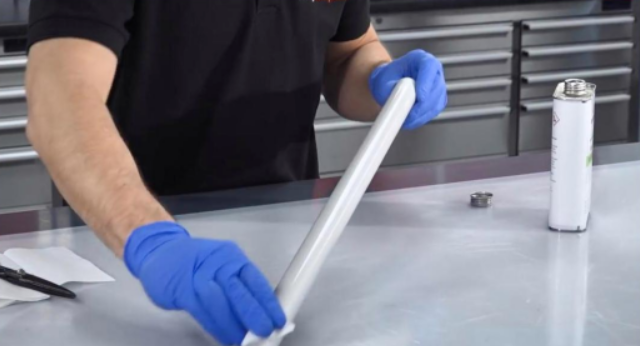

▲ Vigyen fel leválasztó bevonatot
A leválasztó szer csökkenti a súrlódást és biztosítja a sima formázást. Egyenletesen kell felvinni a magtengely felületére. A fém magtengely előkészítése után a következő lépés a leválasztószer felvitele. Az általánosan használt leválasztó szerek közé tartozik a szilikonolaj és a paraffin, amelyek hatékonyan csökkenthetik a szénszál és a fém magtengely közötti súrlódást.
▲ Vigyen fel leválasztó bevonatot
A leválasztó szer csökkenti a súrlódást és biztosítja a sima formázást. Egyenletesen kell felvinni a magtengely felületére. A fém magtengely előkészítése után a következő lépés a leválasztószer felvitele. Az általánosan használt leválasztó szerek közé tartozik a szilikonolaj és a paraffin, amelyek hatékonyan csökkenthetik a szénszál és a fém magtengely közötti súrlódást.

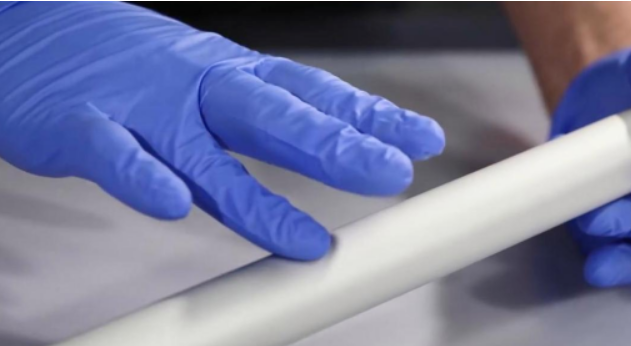

A használatra kész fém magtengelyen ügyelnünk kell arra, hogy az alapos tisztaságú és lehetőleg sima felületű legyen, hogy megkönnyítsük a termék zökkenőmentes lefejtését. Ezt követően a leválasztószert egyenletesen kell felvinni a magtengely felületére.

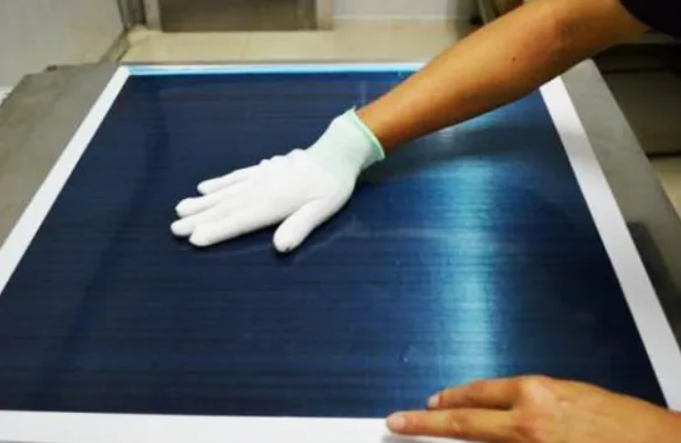

3. Szénszálas prepreg készítése
▲ Az előre impregnált anyagok típusai és előnyei
Csak a szénszálas prepreg felel meg a tekercscsomagolás pontosságára és a könnyű kezelhetőségre vonatkozó magas követelményeknek. Bár elméletileg más típusú erősítőanyagok, például epoxigyantával impregnált száraz szövetek is használhatók a tekercscsomagolási folyamatban, a gyakorlatban csak a szénszálas prepreg felel meg a pontosság és a könnyű kezelhetőség magas követelményeinek ebben az eljárásban.
▲ Laminált kivitel prepreg anyagból
A cső belső oldalára egy réteg szőtt prepreg kerül, ezt követi több réteg egyirányú prepreg, végül pedig egy réteg szövött prepreg kerül a cső külső oldalára. Ez a réteges kialakítás teljes mértékben kihasználja a szövött prepreg szálorientációs előnyeit a 0°-os és 90°-os tengelyben, ezáltal jelentősen javítva a cső teljesítményét. A 0°-os tengelyre fektetett egyirányú prepreg nagy része kiváló hosszirányú merevséget biztosít a csőnek.
4. Csőhengerlési folyamat áramlása
▲ Előkészületek a tekercselés előtt
A prepreg rétegtervezésének befejezése után a következő lépés a csőtekercselési folyamatba való belépés. A prepreg kezelés magában foglalja a PE fólia és az elválasztó papír eltávolítását, és megfelelő átfedési területet hagyva. Ez a lépés kulcsfontosságú a következő csőtekercselési folyamat zökkenőmentes előrehaladásának biztosításához.

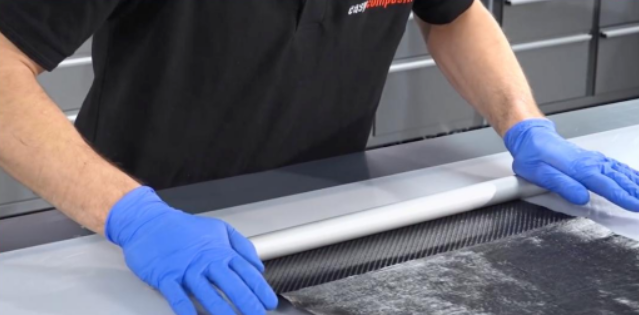

▲ A tekercselési folyamat részletei

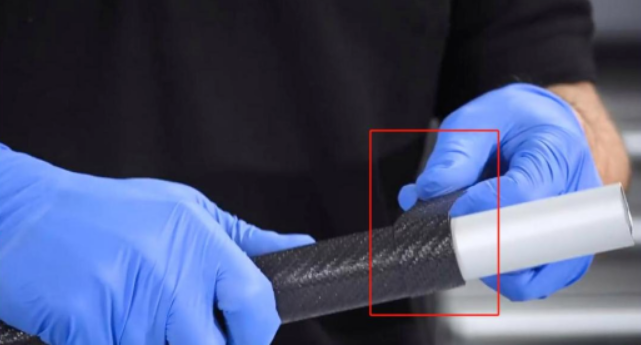

A tekercselés során ügyelnünk kell arra, hogy a prepreg gördülékenyen legyen tekercselve, és a fém magtengelyt egyenletesen kell elhelyezni, és egyenletes erőt kell kifejteni. Helyezze a fém magtengelyt stabilan az első prepreg réteg szélére, és ügyeljen arra, hogy az erő egyenletesen érvényesüljön.

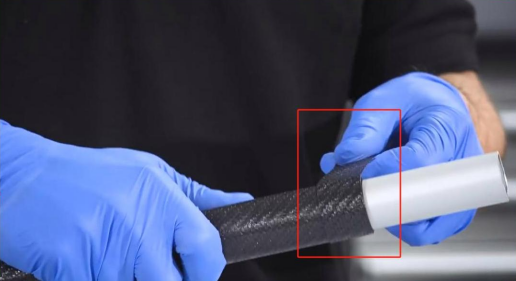

A tekercselési folyamat során több prepreg tekercselhető a végrész köré, hogy megkönnyítse a termék eltávolítását a következő szakaszban történő szétszerelés után.

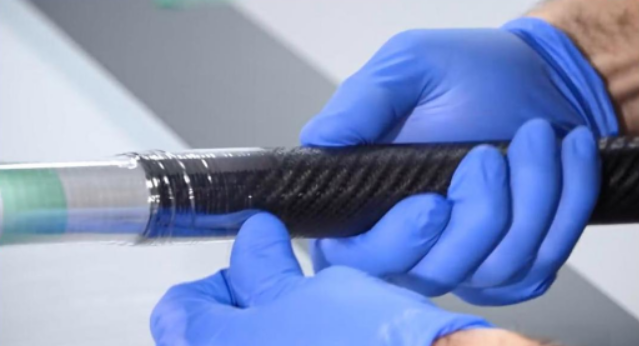

▲ BOPP fólia tekercselés
A prepreg mellett BOPP fólia is feltekerhető. A BOPP fólia hozzáadásával növelhető a konszolidációs nyomás, védve és tömítve a prepreget. A BOPP tekercsfólia használatakor kulcsfontosságú, hogy megfelelő átfedés legyen a szalagok között.
▲ BOPP fólia tekercselés
A prepreg mellett BOPP fólia is feltekerhető. A BOPP fólia hozzáadásával növelhető a konszolidációs nyomás, védve és tömítve a prepreget. A BOPP tekercsfólia használatakor kulcsfontosságú, hogy megfelelő átfedés legyen a szalagok között.

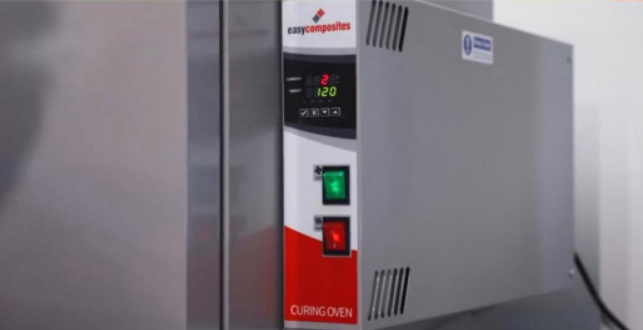

5. Kemencében történő szárítási folyamat
▲ Kikeményedési hőmérséklet és idő
Az előre impregnált szénszállal erősített anyag szoros becsomagolása után kemencébe tesszük kikeményedés céljából. A kemencében történő kikeményedés során a hőmérséklet-szabályozás kulcsfontosságú, mivel a különböző előre impregnált anyagok eltérő kikeményedési feltételeket igényelnek. Ez a lépés elengedhetetlen az anyag stabilitásának biztosításához és teljesítményének fokozásához.
Azáltal, hogy a szénszálakat a sütő belsejében lévő magas hőmérsékletű környezet hatásának teszik ki, a szénszálak és a gyantamátrix teljes mértékben reagálhatnak, ezáltal erős kompozit anyagot képeznek.
6. Eltávolítás és feldolgozás
A BOPP tekercsfólia eltávolítása után a megkötött termék kivehető. Kikeményedés után a BOPP film eltávolítható. Ha javítani szeretné a megjelenést, végezhet csiszolást és festést. Ha további javításra van szüksége a megjelenésen, finom kezeléseket, például csiszolást és festést végezhet.
